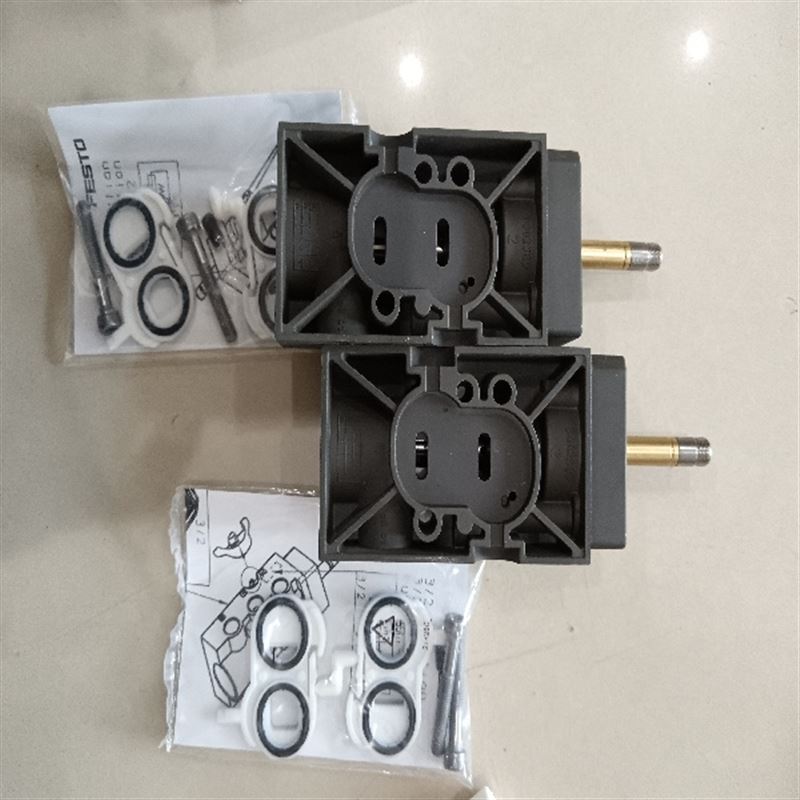

MEBH-3/2-1/8-P-B

特点
- 单个或气路板安装（适用于2到10阀）
- 采用系列底座时，阀的安装数量无 明确规定
- 插头样式符合DIN 43650标准，C型 (EB线圈)
- 低功耗
注意
只有粘稠度等达到 32的油才可用 于空气的润滑
S 型，适合真空运作
手动工具, 可锁定式, 带手动按钮驱 动器AHB-ME-1/8
单个底座
- 气口位于侧面，用于电磁阀AS-ME-1/8
- 气口位于侧面，用于气动阀 AS-VL-1/8
- 气口位于底部，用于安装在气路板 上的阀(1/8-P) AU-ME-1/8
气路板安装
- 系列底座，用于电磁阀AW-ME-1/8

阀功能  3/2 常闭， 单电控
气动工作管线  G1/8
工作电压  24V DC
工作压力  2 - 8 bar
设计结构  活塞滑块
 c UL us - Recognized (OL)
额定尺寸  5 mm
切换时间，关闭  28 ms
切换时间，打开  10 ms
线圈的特性参数  24V DC: 2,5W
工作介质  干燥压缩空气，经润滑或未经润滑
介质温度  -5 - 50 °C
环境温度  -5 - 50 °C
产品重量  105 g
安装类型  在底座上
气动连接, 气口 1  G1/8
气动连接, 气口 2  G1/8
气动连接, 气口 3  G1/8
气动连接, 气口 4  G1/8
气动连接, 气口 5  G1/8
密封件的材料信息  NBR
外壳的材料信息  压铸铝
